디자인 과 구조

밸브 몸체 재료: 밸브 보디는 고품질의 합금강으로 만들어졌으며 높은 강도와 뛰어난 마모 저항을 제공합니다.이것은 콘크리트 펌프 트럭의 수압 시스템 내에서 높은 압력과 빈번한 충돌을 견딜 수 있습니다.

전자기 가동기: 그것은 정밀하고 빠르게 밸브 스풀의 움직임을 제어 할 수있는 강력한 전자기 작동 장치가 장착되어 있습니다. DC 24V 전원 공급 장치 (HG24) 로 작동합니다.강력한 반 간섭 기능과 안정적인 성능을 가지고 있습니다.코드의 "N9K4" 부분은 소레노이드 코일의 특수 특성을 나타냅니다. 단열 클래스 및 보호 수준과 같은 것입니다.

밀폐 메커니즘: 밸브는 기름, 마모 및 노화에 매우 견딜 수 있는 특수 재료로 만들어진 고품질 밀폐 시스템을 갖추고 있습니다. 이것은 신뢰할 수 있는 밀폐를 보장합니다.수압유 누출을 방지하고 수압 시스템의 정상적인 작동을 보장합니다..

작동 원칙

전자기 제어: 전자기 코일 이 전력 을 공급 받을 때, 그것은 장갑 을 끌어당기는 자기장 을 생성 하여 밸브 스풀 을 움직이게 한다.전자기 코일의 에너지 상태에 따라, 밸브 스풀은 밸브 내부의 수압 오일 흐름 방향을 전환 할 수 있도록 다른 위치에 전환 할 수 있습니다.

Y 타입의 흐름 특성: Y형 구성에서, 밸브 스풀이 중립 위치에 있을 때, A 및 B 포트는 탱크 포트 T에 연결되며, 압력 포트 P는 차단됩니다.이것은 수압 실린더 부동 또는 시스템 배하 등의 기능에 사용할 수 있는 특정 흐름 경로를 허용밸브 스풀이 전자기 작동 장치에 의해 이동하면, 포트 P, A, B, T 사이의 수압 오일의 흐름 방향이 변경됩니다.따라서 콘크리트 펌프 트럭의 수압 시스템의 수압 부품의 움직임 방향과 속도를 제어.

성능 특징

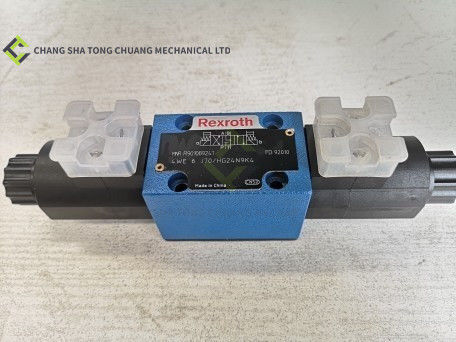

신속 한 반응: 첨단 설계 덕분에 소레노이드 방향 제어 밸브 4WE6J70/HG24N9K4 (형 Y), 4WE6J7X/HG24N9K4 - B15는 빠른 반응 속도를 가지고 있습니다.그것은 빠르게 수압 오일의 흐름 방향을 변경할 수 있습니다, 콘크리트 펌프 트럭의 수압 시스템이 조작자의 명령에 신속하게 반응하여 장비의 작동 효율성과 정확성을 향상시킵니다.

고압 저항력: 콘크리트 펌프 트럭의 고압 수압 시스템의 요구 사항을 충족시켜 높은 수압 압력에 견딜 수 있도록 설계되었습니다.고압 조건에서 누출 또는 손상을없이 안정적으로 작동 할 수 있습니다, 전체 수압 시스템의 신뢰성과 안전성을 보장합니다.

적절한 흐름 용량: 6의 명목 크기로, 밸브는 충분한 흐름 용량을 제공하기 위해 적절한 흐름 통행 영역을 갖추고 있습니다.이것은 시스템의 수압 구성 요소가 수압 기름의 적절한 공급을받을 수 있도록 보장합니다., 원활하게 작동 할 수 있습니다.

낮은 전력 소비: 전자기 가동기는 에너지 절감을 염두에 두고 설계되었으며 상대적으로 적은 전력을 소비합니다.이것은 콘크리트 펌프 트럭의 전기 시스템의 에너지 소비를 줄이는 데 도움이 될뿐만 아니라 배터리 및 기타 전원 공급 장비의 사용 수명을 연장합니다.
