디자인 과 구조

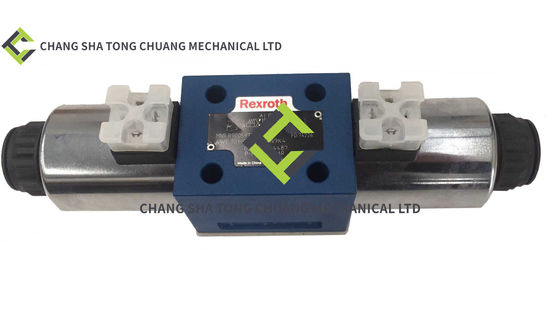

밸브 체구 구조: 4WE10H3X/CG24N9K4의 밸브 바디는 고품질의 합금강으로 만들어졌으며, 높은 강도와 마모 저항성을 가지고 있습니다.그리고 콘크리트 펌프 트럭의 수압 시스템의 높은 압력과 충격을 견딜 수 있습니다.그것의 구조는 수압 시스템에 설치 및 연결을 위해 편리한, 컴팩트하고 합리적입니다.

전자기 가동기: 그것은 고성능 전자기 작동 장치로 장착되어 있으며, 이는 밸브 스풀의 움직임을 빠르고 정확하게 제어 할 수 있습니다.전자기 가동기는 DC 24V 전원 공급원을 사용합니다 (모델에서 CG24), 강력한 반 간섭 능력과 안정적인 성능을 가지고 있습니다. 모델의 "N9K4" 부분은 소전자 코일의 특성을 나타냅니다.단열계급과 보호 수준 등.

밀폐 시스템: 밸브는 높은 품질의 밀폐 시스템을 장착하여 안정적인 밀폐 성능을 보장합니다. 밀폐는 기름, 마모 및 노화에 대한 뛰어난 저항을 가진 특수 재료로 만들어집니다.수압유 누출을 효과적으로 방지하고 수압 시스템의 정상적인 작동을 보장합니다..

작동 원칙

전자기 제어: 전자기 코일 이 전력 을 공급 받을 때, 자기장 을 생성 하고, 그 들 은 펌프 를 끌어당기고 밸브 스풀 을 움직이게 한다.전자기 코일의 다른 에너지 상태에 따라, 밸브 스풀은 서로 다른 위치에 전환 될 수 있으며, 이로 인해 밸브의 수압 오일 흐름 방향의 전환을 실현 할 수 있습니다.

흐름 제어: H형 기능에서는 밸브 스풀이 중립 위치에 있을 때 모든 포트 (P, A, B, T) 가 서로 연결되어 각 포트 사이에 수압유가 자유롭게 흐를 수 있습니다.이것은 수압 시스템에 대한 특별한 흐름 경로를 제공합니다, 시스템 배하 및 오일 반환과 같은 기능을 달성하는 데 사용할 수 있습니다. 밸브 스풀이 전자기 작동 장치에 의해 다른 위치로 이동하면,포트 P 사이의 수압유의 흐름 방향, A, B 및 T는 콘크리트 펌프 트럭의 수압 시스템의 수압 실린더 또는 수압 모터의 움직임 방향과 속도를 제어 할 수 있도록 변경됩니다.

성능 특징

높은 반응 속도: 전자기 작동 장치와 밸브 스풀 구조의 첨단 설계 덕분에 4WE10H3X/CG24N9K4 전자기 방향 제어 밸브는 매우 높은 반응 속도를 가지고 있습니다.그것은 빠르게 수압 오일의 흐름 방향을 변경할 수 있습니다, 콘크리트 펌프 트럭의 수압 시스템이 운영자의 제어 명령에 신속하게 반응하고 장비의 작동 효율성과 정확성을 향상시킬 수 있습니다.

고압 저항력: 높은 수압 압력을 견딜 수 있도록 설계되었습니다. 일반적으로 특정 명목 압력까지.이것은 누출 또는 손상없이 콘크리트 펌프 트럭의 고압 수압 시스템에서 안정적으로 작동 할 수 있습니다, 전체 수압 시스템의 신뢰성과 안전성을 보장합니다.

좋은 흐름 용량: 명목 크기가 10인 밸브는 상대적으로 큰 흐름 통행 면적을 가지고 있습니다.콘크리트 펌프 트럭의 수압 시스템의 요구 사항을 충족시키기 위해 충분히 큰 흐름 용량을 제공 할 수 있습니다.이것은 시스템의 수압 구성 요소가 충분한 수압 오일 공급을 얻을 수 있고 원활하게 작동 할 수 있음을 보장합니다.

낮은 전력 소비: 밸브의 전자기 가동기는 에너지 절감을 고려하여 설계되었으며 상대적으로 낮은 전력 소모를 가지고 있습니다.이것은 콘크리트 펌프 트럭의 전기 시스템의 에너지 소비를 줄이는 데 도움이 될뿐만 아니라 배터리 및 기타 전원 공급 장비의 사용 수명을 연장하는 데 도움이됩니다..
